Электризоляционный композитный изолирующий экран катушек трансформатора ALMP50

Артикул: 10088 Категория:


с НДС20% на самовывозе со склада в г. Екатеринбурге

Материалы из данного раздела пока не доступны для заказа через сайт. За более подробной информацией по стоимости и срокам поставки обращайтесь к нашим специалистам

Скачать полный каталог

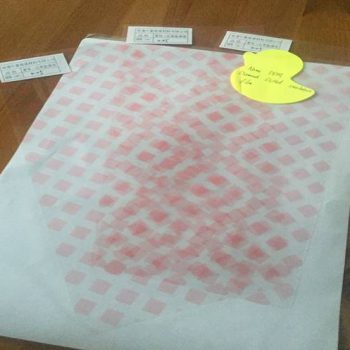

Выполнен из многослойной композитной полиэстеровой пленки и синтетического волокна, пропитанных специальным термостойким клеем в качестве связующего материала.
Поверхность экрана обработана специальной защитной смолой.
Используется в основном в качестве электроизоляционного экрана между катушками низкого и высокого напряжения в сухих трансформаторах
Поставляется в рулонах шириной 780, 880,1040,1240 мм.
Ширина регулируема в зависимости от потребностей Заказчика.

Хранение: в вертикальном положении в сухом проветриваемом помещении, вдали от огня, тепла и солнечных лучей.

Срок хранения: 12 месяцев, по истечению срока годности также применимо, но после проверки электроизоляционных свойств.

Характеристика Ед.изм. Значение показателя
1 Толщина и допуски mm 0,5±0,045 0,83±0,066 0,9±0,09
2 Плотность и допуски g/m2 622±68 1085±87 1120±112
3 Толщина пленки μm 350 350 350
4 Количество слоев пленки шт 1 2 2
5 Предел прочности MD N/10mm ≥350 ≥600 ≥600
CD ≥350 ≥600 ≥600
6 Удлинение (без изгиба) MD % ≥30 ≥50
CD ≥30 ≥50
7 Напряжение пробоя Без изгиба Kv ≥18 ≥28 ≥28
На изгибе ≥18 ≥23 ≥23
8 Температурный индекс (TI) °C ≥155
